概述

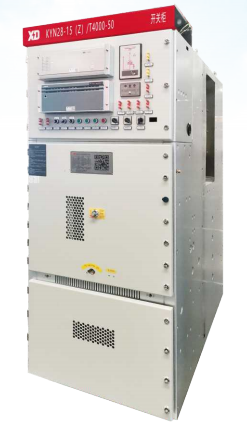

KYN28-15（Z）/T4000-50發電機出口鎧裝移開式戶內交流金屬封閉開關設備主要用于發電機、調相機、抽水蓄能電站主回路、中小容量發電廠廠用電回路中，可以實現簡化廠用電切換程序以及為機組的調試和維護提供便利，提高設備的保護能力和系統穩定性，適用于火電廠、水電站以及抽水蓄能等新電廠以及老電廠的改造項目，也可用作大型變電站及高負荷用電工礦企業的控制和保護開關。
產品特點
◆ 配用自主知識產權的VXB-15發電機出口斷路器；
◆ 發斷具有較高的關合和動、熱穩定性能，其中峰值達到137kA；
◆ 斷路器額定短路開斷電流直流分量高達78%；
◆ 內部隔室采用金屬隔板設計，達到LSC2B要求；
◆ 可配置電動接地開關和電動底盤車，實現無人值守；
◆ 柜體結構采用國網最新標準化設計方案，全組裝結構，檢修方便、互換性好，整體性能優良；
◆ 產品在設計、制造及服役期滿后可滿足關于環境保護的要求。
主要技術參數
序號 |
項 目 |
單位 |
參數 |
1 |
額定電壓 |
kV |
15 |
2 |
額定電流 |
A |
4000 |
3 |
額定頻率 |
Hz |
50 |
4 |
斷路器額定短路開斷電流 |
kA |
50 |
5 |
額定短路關合電流 |
kA |
137 |
6 |
額定峰值耐受電流 |
kA |
137 |
7 |
額定短路持續時間 |
s |
4 |
8 |
額定短時耐受電流 |
kA |
50 |
9 |
斷路器機械壽命 |
次 |
10000 |
10 |
斷路器額定短路電流開斷次數 |
次 |
12 |
11 |
斷路器額定負荷電流開斷次數 |
次 |
50 |
12 |
型式試驗（燃弧時間） |
s |
1 |
13 |
額定 絕緣 水平 |
1min工頻耐受電壓 |
相對地/相間 |
kV |
50 |
斷口間 |
59 |
雷電沖擊耐受電壓 |
相對地/相間 |
kV |
90 |
斷口間 |
105 |
14 |
產品外形尺寸（寬×高×深） |
mm |
1000×2420×1700（2100） |
