概述

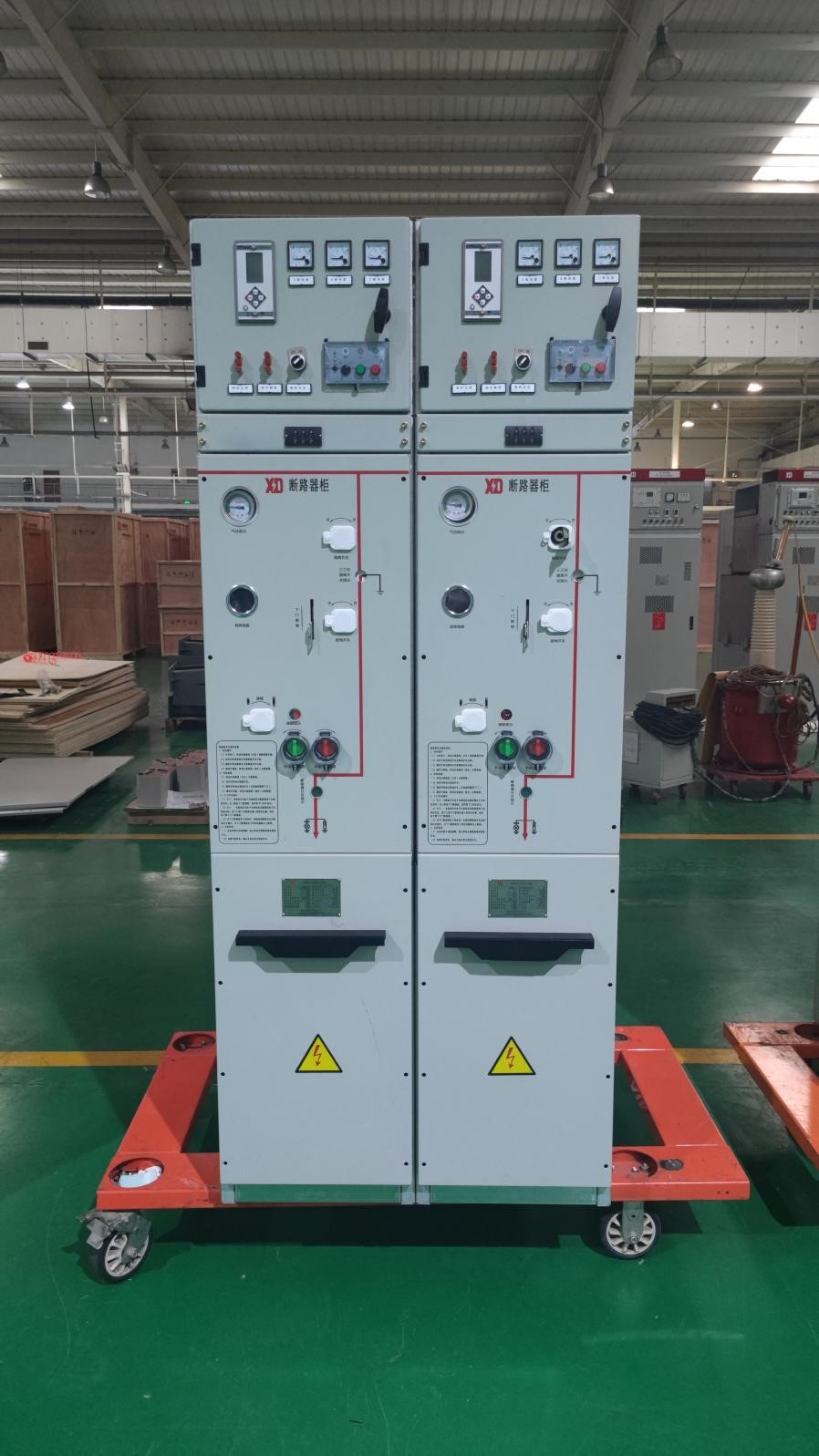

XGN86-12(Z)箱式氣體絕緣金屬封閉開關設備（環保型環網柜），內部充入干燥空氣作為絕緣介質；該產品是三相交流50Hz、額定電壓12kV、額定電流630A、額定短路開斷電流20kA的成套戶內高壓配電裝置，可供國網公司、工礦企業、市政及住宅小區配電自動化變電站電能的接收、控制、分配和保護之用。
產品特點
1、開關設備配置電動操作機構，可實現遠方/就地操作；同時也具備手動操作功能，配置就地操作按鈕和指示燈；
2、環網單元裝設有氣體監測設備（包括密度繼電器，壓力表），且該設備設有閥門，以便在不拆卸的情況下進行校驗。氣體壓力監測裝置配置狀態信號輸出接點；
3、環進環出單元、饋線單元裝有能反映進出線側有無電壓并具有聯鎖信號輸出功能的帶電顯示裝置，當線路側帶電時，有閉鎖操作接地開關及電纜室門的裝置；
4、 環進環出單元和饋線單元裝設高精度、寬范圍的電流采樣裝置，采集三相電流、零序電流；母線設備單元裝設高精度、寬范圍的電壓采樣裝置和取電裝置，采集三相電壓、零序電壓；
5、各間隔單元氣箱安裝有內嵌式LED照明燈及配套斷口觀察窗，可實時觀察隔離開關工作狀態。
6、側擴式單柜方案尺寸（寬×深×高）：
V：420mm×850mm×1650（含儀表箱2000）mm；
D：420mm×850mm×1650（含儀表箱2000）mm；
C：420mm×850mm×1650（含儀表箱2000）mm；
PT：600mm×850mm×1650（含儀表箱2000）mm；
頂擴式單柜方案尺寸（寬×深×高）：
V：420mm×850mm×1600（含儀表箱1950）mm；
D：420mm×850mm×1600（含儀表箱1950）mm；
C：420mm×850mm×1600（含儀表箱1950）mm；
PT：600mm×850mm×1600（含儀表箱1950）mm。
主要技術參數
序號 |
項 目 |
單位 |
參 數 |
|
負荷開關 單元 |
真空斷路器單元 |
|
1 |
額定電壓 |
kV |
12 |
|
2 |
額定頻率 |
Hz |
50 |
|
3 |
主母線額定電流 |
A |
630 |
|
4 |
額定電流 |
A |
630 |
|
3 |
額定絕緣水平 |
1min工頻耐壓 |
相對地、相間 |
kV |
42 |
|
真空斷口、隔離斷口 |
kV |
48 |
|
雷電沖擊耐受電壓 |
相對地、相間 |
kV |
95 |
|
真空斷口、隔離斷口 |
kV |
110 |
|
4 |
額定短路開斷電流/次數 |
kA/次 |
20/30 |
|
額定短時耐受電流（有效值） |
主回路、接地開關4s |
kA |
20 |
|
接地連接回路2 s |
kA |
17.4 |
|
6 |
額定峰值耐受電流 |
主回路接地開關 |
kA |
50 |
|
接地連接回路 |
kA |
43.5 |
|
7 |
額定短路關合電流（峰值） |
kA |
50 |
|
8 |
負荷開關額定有功負載開斷電流 |
A |
630 |
/ |
|
9 |
負荷開關額定閉環開斷電流 |
A |
630 |
/ |
|
10 |
負荷開關5%額定有功負載開斷電流 |
A |
31.5 |
/ |
|
11 |
額定電纜充電開斷電流 |
A |
40 |
10 |
|
12 |
負荷開關額定有功負載開斷次數 |
次 |
200 |
/ |
|
13 |
接地故障條件下線路和電纜充電電流開斷 |
A/次 |
69.28/10 |
/ |
|
14 |
接地故障電流開斷 |
A/次 |
1.73/10 |
/ |
|
15 |
SF6氣體額定壓力（20℃相對壓力值） |
設計水平及額定充入水平 |
MPa |
0.02 |
|
最低功能水平 |
MPa |
0 |
|
壓力釋放裝置釋放壓力 |
MPa |
0.07 |
|
16 |
機械壽命 |
斷路器/隔離開關/接地開關 |
次 |
10000/5000/3000 |
|
17 |
防護等級 |
密封箱體 |
IP67 |
|
外殼 |
IP41 |
|
隔室 |
IP2XC |
|
18 |
年漏氣率 |
% |
≤0.01 |
|
19 |
分、合閘裝置和輔助回路的額定電源電壓(Ua) |
V |
DC48、AC/DC110、AC/DC220 |
|
|
|
|
|
|
|
|
|
|
